ER-BAR M-BAR SYSTEM

건물 중심선 설정

천장면의 정밀한 실측 후에 등라인, 디퓨져위치등 타공정을 체크하여 중심선을 설정한다


스트롱 앙카 작업

  • 스트롱 앙카 작업시 : 중심선이 설정되면 스트롱앙카 고정부위를 슬라브 표면에 표시한 후드릴로 뚫고 고정한다
  • 주물 인서트 작업시 : 도면에 따라 주물 인서트를 거푸집에 설치한다
  • 유의사항 : 앙카 또는 인서트간의 간격과 직각에 유의한다
  • 스트롱앙카 또는 인서트는 캐링 찬넬의 설치방향을 고려하여 설치 간격을 @900~ 1,200mm로 하는 것이 이상적이다.

MOLDING LINE LEVEL CHECK

  • 물 수평 방법이나 LEVEL기 사용
  • 가. 도면에 의한 위치 확정(천장 높이 확정)
  • 나. 물 수평에 의한 지점 확인 및 지점과 지점사이 먹메김
  • 유의사항 : 물 수평 사용할 때 호스내의 기포 유무 확인 및 호스의 파손여부 확인 후 LEVEL CHECK

벽 몰딩 부착 (앵글 또는 갈매기 몰딩을 도장하여 사용)

  • 먹줄에 따라 몰딩을 부착하며 벽 몰딩은 1" 콘크리트 못을 사용하여 고정한다(간격 500~1,000mm)
  • 몰딩과 몰딩 사이의 높이 및 간격이 이완되지 않도록 유의해야 한다
  • CURTAIN BOX 등 시설물과 관련하여 사양에 따라 부착한다

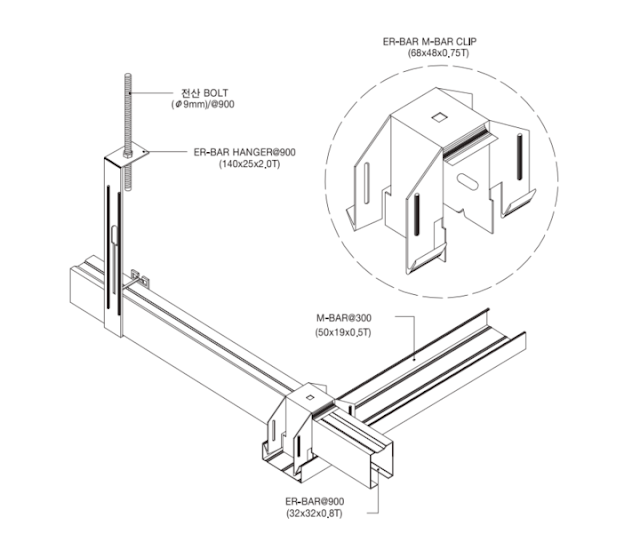

ER-BAR 행거볼트 설치

  • 행거볼트 상부를 스트롱 앙카 또는 인서트에 고정시키고 볼트 하부는 마감 천장높이를 고려하여 ER-BAR 행거 및 너트로 고정한다.
  • 설비 닥트 및 기타 장애물이 있는 곳은 도면 사양에 따라 보강한 후 작업한다.

등라인 설치

  • 등라인 설정 사양에 따라하되 전기 및 설비 관계자와 협의 요함

ER-BAR 설치

  • 행거 세트와 ER-BAR를 결착 후 고정시키며 @900mm 간격으로 설치한다.
  • ER-BAR의 연결 부분은 ER-BAR JOINT를 사용하여 연결한다. 또, ER-BAR는 벽 또는 커텐박스 면에서 30cm 이상 떨어지지 않도록 설치한다.

M-BAR 설치

  • 시공 중심선에 실을 띄운 후 M-BAR를 제품의 규격 및 등라인에 맞춰 ER-BAR에 직각 방향으로 ER-BAR M-BAR CLIP을 사용하여 견고하게 설치한다.
  • M-BAR의 설치간격은 도면이나 시방서를 따른다. 단, 도면이나 시방서에 명기되어 있지 않을 시는 300mm로 설치한다.
  • M-BAR는 벽 몰딩 또는 커텐박스 날개부분에 올려 시공한다.
  • 설치된 천장틀의 수평을 물 수평 또는 레벨기를 사용하여 행거 볼트의 너트로 정확히 맞춘다

마감판 설치

  • 마감판은 피스를 사용하여 M-BAR에 취부한다.
  • 피스의 간격은 텍스 취부시 가로 세로 300mm, 석고보드류 취부시는 가로 300mm, 세로 450mm로 한다.
  • 마감판은 라인이 일직선 상태가 되어야 하며 이음매 부분이 틈이 없어야 한다.
  • 흠집, 모서리파손, 더러움 등의 손상된 마감판 사용을 금지한다.
  • 이중판(암면 흡음텍스)마감시는 본드와 타카핀을 전 면적에 고루 분포시켜 접착 시킨다.

CURTAIN BOX 설치

  • 사양에 따라 용도에 적합한 제품을 제작설치 (별도 도장)
  • 용접 작업이 병행되므로 안전하고 편한 자세로 작업할 수 있도록 작업대를 설치한다.

ER-BAR CLIP-BAR SYSTEM



건물 중심선 설정

천장면의 정밀한 실측 후에 등라인, 디퓨져위치등 타공정을 체크하여 중심선을 설정한다


스트롱 앙카 작업

  • 스트롱 앙카 작업시 : 중심선이 설정되면 스트롱앙카 고정부위를 슬라브 표면에 표시한 후드릴로 뚫고 고정한다
  • 주물 인서트 작업시 : 도면에 따라 주물 인서트를 거푸집에 설치한다
  • 유의사항 : 앙카 또는 인서트간의 간격과 직각에 유의한다
  • 스트롱앙카 또는 인서트는 캐링 찬넬의 설치방향을 고려하여 설치 간격을 @900~ 1,200mm로 하는 것이 이상적이다.

MOLDING LINE LEVEL CHECK

  • 물 수평 방법이나 LEVEL기 사용
  • 가. 도면에 의한 위치 확정(천장 높이 확정)
  • 나. 물 수평에 의한 지점 확인 및 지점과 지점사이 먹메김
  • 유의사항 : 물 수평 사용할 때 호스내의 기포 유무 확인 및 호스의 파손여부 확인 후 LEVEL CHECK

벽 몰딩 부착 (앵글 또는 갈매기 몰딩을 도장하여 사용)

  • 먹줄에 따라 몰딩을 부착하며 벽 몰딩은 1" 콘크리트 못을 사용하여 고정한다(간격 500~1,000mm)
  • 몰딩과 몰딩 사이의 높이 및 간격이 이완되지 않도록 유의해야 한다
  • CURTAIN BOX 등 시설물과 관련하여 사양에 따라 부착한다

ER-BAR 행거볼트 설치

  • 행거볼트 상부를 스트롱 앙카 또는 인서트에 고정시키고 볼트 하부는 마감 천장높이를 고려하여 ER-BAR 행거 및 너트로 고정한다.
  • 설비 닥트 및 기타 장애물이 있는 곳은 도면 사양에 따라 보강한 후 작업한다.

등라인 설치

  • 등라인 설정 사양에 따라하되 전기 및 설비 관계자와 협의 요함

ER-BAR 설치

  • 행거 세트와 ER-BAR를 결착 후 고정시키며 @900mm 간격으로 설치한다.
  • ER-BAR의 연결 부분은 ER-BAR JOINT를 사용하여 연결한다. 또, ER-BAR는 벽 또는 커텐박스 면에서 30cm 이상 떨어지지 않도록 설치한다.

CLIP-BAR 설치

    • 시공 중심선에 실을 띄운 후 CLIP-BAR를 제품의 규격 및 등라인에 맞춰 ER-BAR에 직각 방향으로 ER-BAR CLIP-BAR CLIP을 사용하여 견고하게 설치한다.
    • 설치간격은 각 TYPE별 (TILE판 크기)로 도면에 따라 설치한다. (보통@300또는 @600mm 간격)
    • 설치된 천장틀의 수평을 물 수평 또는 레벨기를 사용하여 행거 볼트의 너트로 정확히 맞춘다

마감판 설치

  • CLIP-BAR의 홈에 TILE판의 엠버싱이 있는 부위를 끼워 설치한다.
  • 라인이 일직선 상태가 되도록 설치한다
  • 흠집, 더러움, 찌그러짐 등의 손상된 판은 사용을 금한다
  • 보강캡은 피스(6*50 외날)를 사용하여 클립바에 고정한다.

CURTAIN BOX 설치

  • 사양에 따라 용도에 적합한 제품을 제작설치 (별도 도장)
  • 용접 작업이 병행되므로 안전하고 편한 자세로 작업할 수 있도록 작업대를 설치한다.
